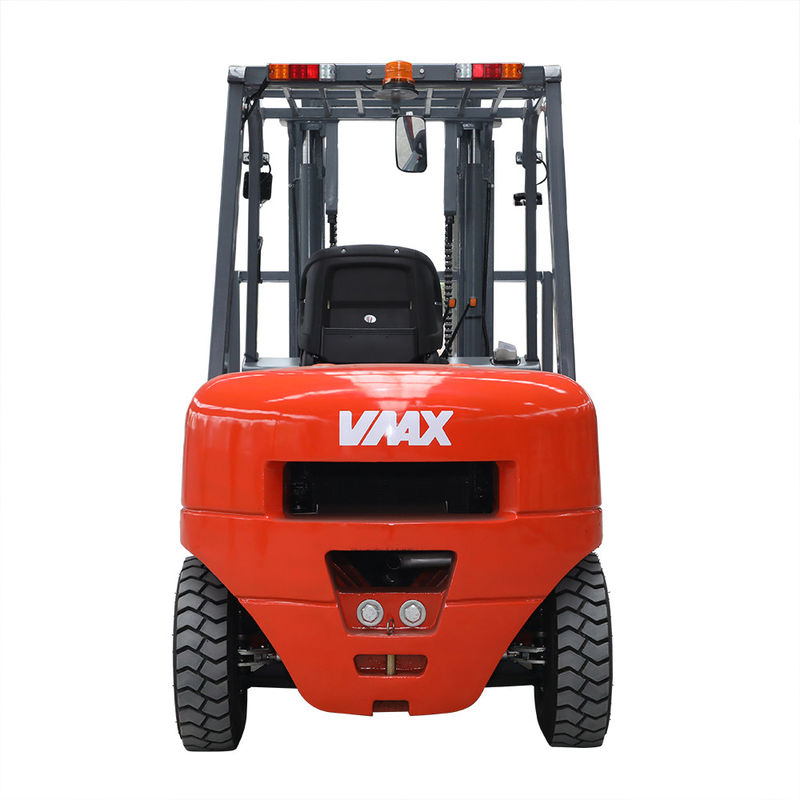

carrello elevatore del diesel 3.5ton
1) Motore facoltativo: La Cina Xinchai Quanchai 6110; Il Giappone Isuzu 6BG1, Mitsubishi S4S-T, Cummins 3,8, Kohler 3404TCR ecc.;
2) Albero facoltativo: albero duplex di 3/4/4.5/5/5.5/6/7m, albero triplex di 3.6/4/4.5/5/5.5/6m, albero libero pieno duplex di 3/3.3/3.5/4/m.
3) Trasmissione: Automatico/manuale;
4) Gomma: pneumatico/solido/solido del non segno;
5) Forcelle: 1220/1370/1520/1670/1820/1970mm;
6) Collegamenti: Dispositivo spostatore laterale, positoner della forcella, manica della forcella, morsetto di carta del rullo, morsetto della balla, morsetto del tamburo, riempitivo del carico, rotatore, morsetti della forcella, in opposizione, ecc…
7) Supplementare: cabina, riscaldamento, fan, condizionatore d'aria, alto scarico, popolare di carta, USB, macchina fotografica & immagine, sedile della sospensione, ecc…
|
|
|
Kw/rpm
|
40/2650
|
|
No dei cilindri
|
Kw/rpm
|
4-90x105
|
|
Coppia di torsione stimata
|
n.m/RPM
|
160/1800-1900
|
Motore Giappone ISUZU C240
|
Potenza del motore
|
Kw/rpm
|
35.4/2500
|
|
No dei cilindri
|
|
4-86x102
|
|
Coppia di torsione stimata
|
n.m/RPM
|
137.7/1800
|
Motore Giappone Mitsubishi S4S
|
Potenza del motore
|
kw/rpm
|
35.3/2250
|
|
No del cilindro
|
|
4-94x120
|
|
Coppia di torsione stimata
|
n.m/RPM
|
165/1700
|
Parametri di prestazione principali
|
Velocità massima dell'azionamento (con/senza carico)
|
km/ora
|
18/20
|
|
Velocità di sollevamento (con/senza carico)
|
mm/h
|
470/520
|
|
Max. Gradeability
|
%
|
20/20
|
Altezza di sollevamento dell'albero
|
Altezza di elevazione massima delle forcelle (standard)
|
millimetro
|
3000
|
|
Altezza di Max.lift dell'albero con lo carico-schienale (standard)
|
KN
|
4305
|
|
Altezza dell'albero (standard)
|
KN
|
2330
|
|
|
Liberi l'altezza dell'ascensore (standard)
|
millimetri
|
165
|
|
Distanza fra il sedile e la guardia sopraelevata
|
millimetro
|
1240
|
|
Guardia sopraelevata
|
millimetro
|
2276
|
|
Lunghezza totale senza forcella
|
millimetro
|
2956
|
|
Larghezza totale
|
millimetro
|
166,5
|
|
Sporgenza anteriore
|
millimetro
|
601
|
|
Sporgenza posteriore
|
millimetro
|
520
|
|
Base di ruota
|
millimetro
|
1880
|
|
Altezza del perno della trazione
|
millimetro
|
160
|
|
Spazio al suolo minimo
|
millimetro
|
270
|
|
Distanza fra le forcelle
|
millimetro
|
250-1060
|
|
Passo (parte anteriore/parte posteriore)
|
millimetri
|
1000/970
|
|
Raggio di volta minimo (esterno/dentro)
|
millimetro
|
2870
|
|
Navata laterale d'intersezione minima
|
millimetro
|
4870
|
|
Angolo di inclinazione dell'albero
|
.
|
6/12
|
|
Dimensione della forcella
|
millimetro
|
1070x122x45
|
|
|
Peso totale
|
chilogrammo
|
5180
|
|
Peso del pieno carico di distribuzione (parte anteriore/parte posteriore)
|
chilogrammi
|
5180/7725
|
|
Carico di distribuzione zero del peso (parte anteriore/parte posteriore)
|
chilogrammo
|
955/2070
|
|
|
Quantità di ruote
|
|
2x2
|
|
Tipo di pneumatici
|
|
Gomme pneumatiche
|
|
Parte anteriore
|
|
14-17.5-14PR
|
|
Parte posteriore
|
|
27x10-12-12PR
|
